產品介紹

JTP、2JTP系列產品是根據Q/HBWF002《JTP型礦用提升絞車》企業標準、AQ1033-2007《煤礦用JTP型提升絞車安全檢驗規范》JB/T7888-2010《JTP型礦用提升絞車》行業標準及《煤礦安全規程》設計制造的產品。

適用范圍

JTP、2JTP系列礦業提升絞車主要用于煤礦、金屬礦和非金屬礦的傾斜巷道或小型豎井用來提升物料或者人員。

工作原理

當啟動主電機時，由主電機轉動通過低速聯軸將動力傳到減速器的高速軸上，經過兩級齒輪傳動減速后，再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，同時提升容器在井筒上下往返，周期性運動。

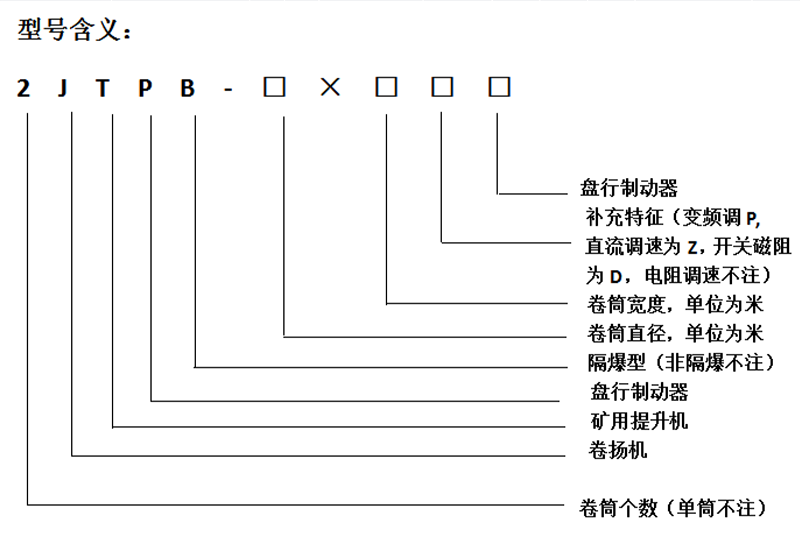

型號含義

示例1：卷筒直徑1.2m，寬度為1.0m，采用變頻調速的單卷筒盤閘式礦用提升a絞車的產品型號為：JTP-1.2×1.0P；

示例2：卷筒直徑1.6m，寬度為1.2m，采用隔爆型變頻調速的單卷筒盤閘式礦用提升絞車的產品型號為：JTPB-1.6×1.2

礦用提升絞車主軸裝置

      主軸裝置是提升機的工作機構，也是提升機主要承載部件，它承擔了提升機全部轉矩，作為纏繞提升鋼絲繩，以承受各種載荷。主要由主軸、軸承、軸承座、卷筒、支輪、襯板、高強度螺栓組件等零部件組成。主軸選用45#碳鋼鍛制，經過兩次無損探傷檢測、機械性能試驗，符合我國標準，保證使用性能可靠，除與聯軸器聯接部位外，在主軸上不再另開鍵槽，既保證其強度又保證了主軸的剛性，極大提高了主軸的安全性和延長了使用壽命；主軸軸承采用國內哈、瓦、洛軸承，運轉可靠，提高轉動效率。

       卷筒采用低碳合金鋼板焊接成型，卷筒在承載后產生的變形能迅速擴散，應力變形不集中，有效地提高了卷筒的承載能力及抗疲勞強度。卷筒焊接后經過時效振動消除內應力防止卷筒變形；制動盤全部采用16Mn板材制成，抗變形、耐磨?？筛鶕?jù)用戶需求制成剖分式，所有的剖分卷筒及制動盤，均在廠內制作好，在使用現場安裝即可使用，無需現場作任何再加工。

雙筒提升機采用徑向齒塊液壓調繩方式。調繩時，通過操作臺輕松控制，用液壓使離合器動作，從而使主軸與活動卷筒產生相對傳動，調繩快速可靠。

卷筒有如下幾種結構型式：

      ①整體焊接的結構，此種型式的卷筒為整體焊接，制動盤同時也焊接在卷筒上。

      ②整體焊接的結構，制動盤為剖分兩瓣制動盤與卷筒采用高強度螺栓聯結。

     ③卷筒為剖分焊接卷筒，卷筒為剖分兩瓣式或四瓣式，制動盤為剖分兩瓣制動盤，制動盤用高強度螺栓與卷筒聯結。

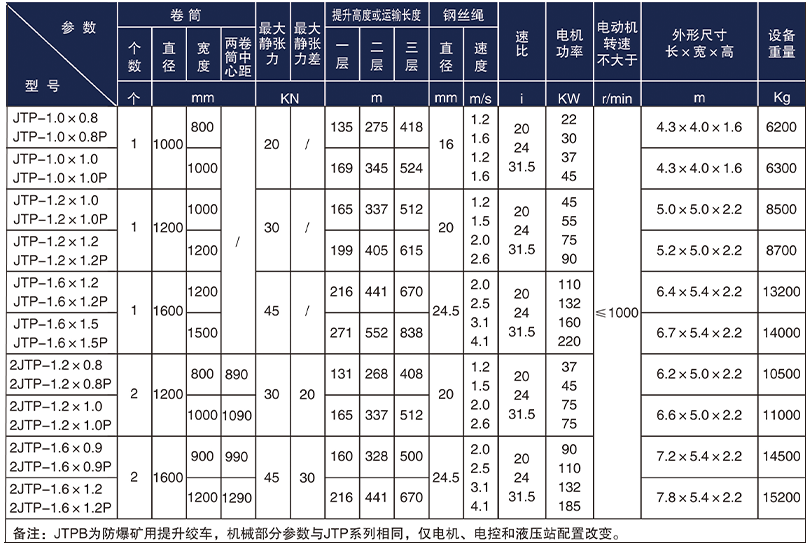

產品參數
