產品介紹
(1)天輪裝置用途

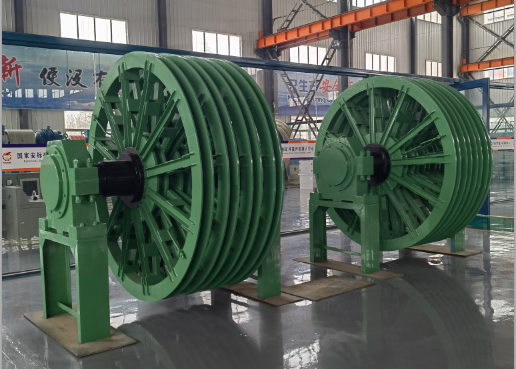

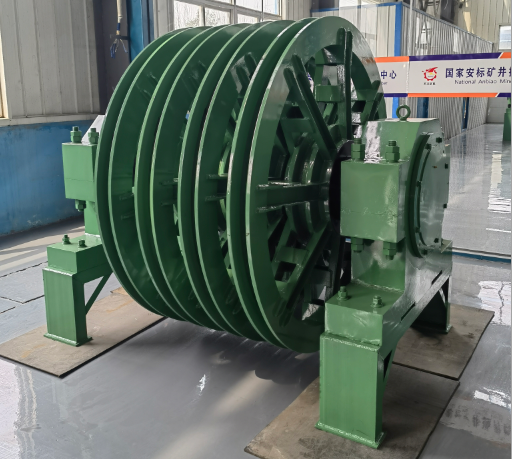

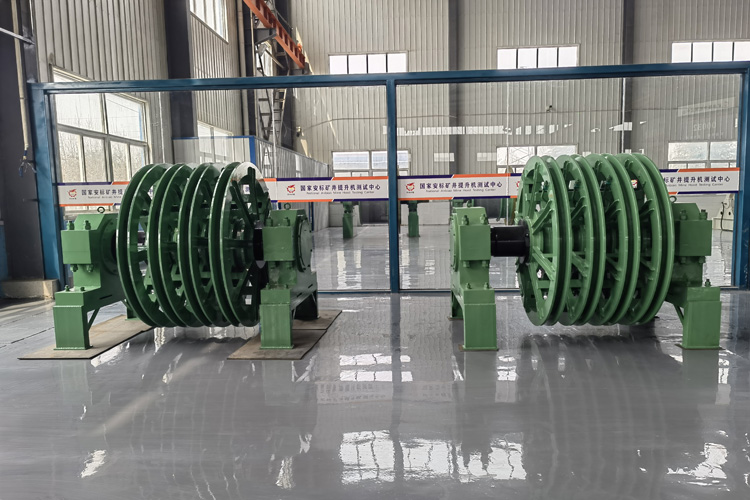

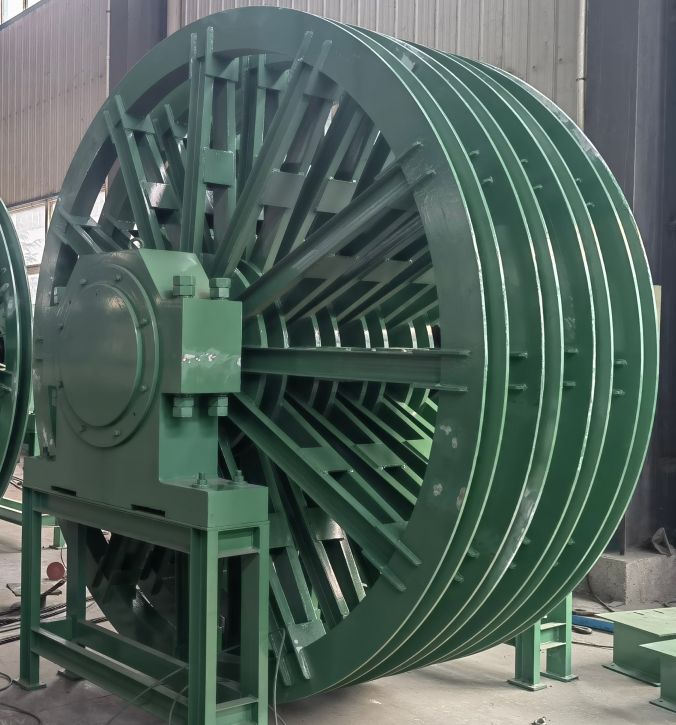

天輪裝置用于落地式多繩摩擦式提升機，每臺提升機上用兩組，安裝在井架上，用來改變鋼絲繩的方向和根據提升系統要求調整提升容器的中心距，是提升機的主要承力件之一。
(2)天輪裝置規格
①天輪的公稱直徑與摩擦輪的公稱直徑相同;
②繩距和繩槽直徑與摩擦輪的相同;
③輪體個數與提升機繩數相同。
(3)安裝與調整
天輪裝置安裝應按《機械設備安裝工程施工及驗收規范》GB50231-2009標準的有關規定進行安裝。本說明書僅就本部件的特殊要求作如下說明:
①天輪架上的開口尺寸應按圖紙要求，這樣在更換軸瓦時，游動輪的輪子就可以沿軸向移動大于二分之一鋼繩繩距的距離，以保證更換軸瓦所需的軸向空間。
②軸承座下面的安裝平面應是加工平面，并且高于天輪平臺，在天輪平臺與軸承座之間應放置一個鋼架或厚鋼板(屬于井架的一部分)，高度尺寸由礦井設計單位根據現場情況自行決定。天輪調整好后，將此鋼架或厚鋼板焊在天輪架上。
③ 軸承座兩側的安裝斜鐵，在調整好后，外側的一個應與加工過的安裝平面焊接，焊縫高不低于15 mm。
④ 兩端球面向心滾子軸承安裝時應進行清洗，清洗后，填充潤滑脂。填充量應填滿整個軸承，并填滿軸承座體空間的三分之一--二分之一為宜。軸承應轉動靈活。
⑤安裝時，右端軸承蓋直接壓緊軸承外圈，左端軸承端蓋與軸承外圈應有不小于1.5 mm的間隙。
⑥軸兩端面螺紋孔是拆換軸承時用來打高壓油用的。平時用塞頭堵住，以防臟物進入油孔。
⑦安裝前應將銅瓦拆下清洗，清洗完畢裝上時，應在左右兩半瓦之間和在銅瓦上內油槽涂滿潤滑脂。
